Második menet - összeszerelés

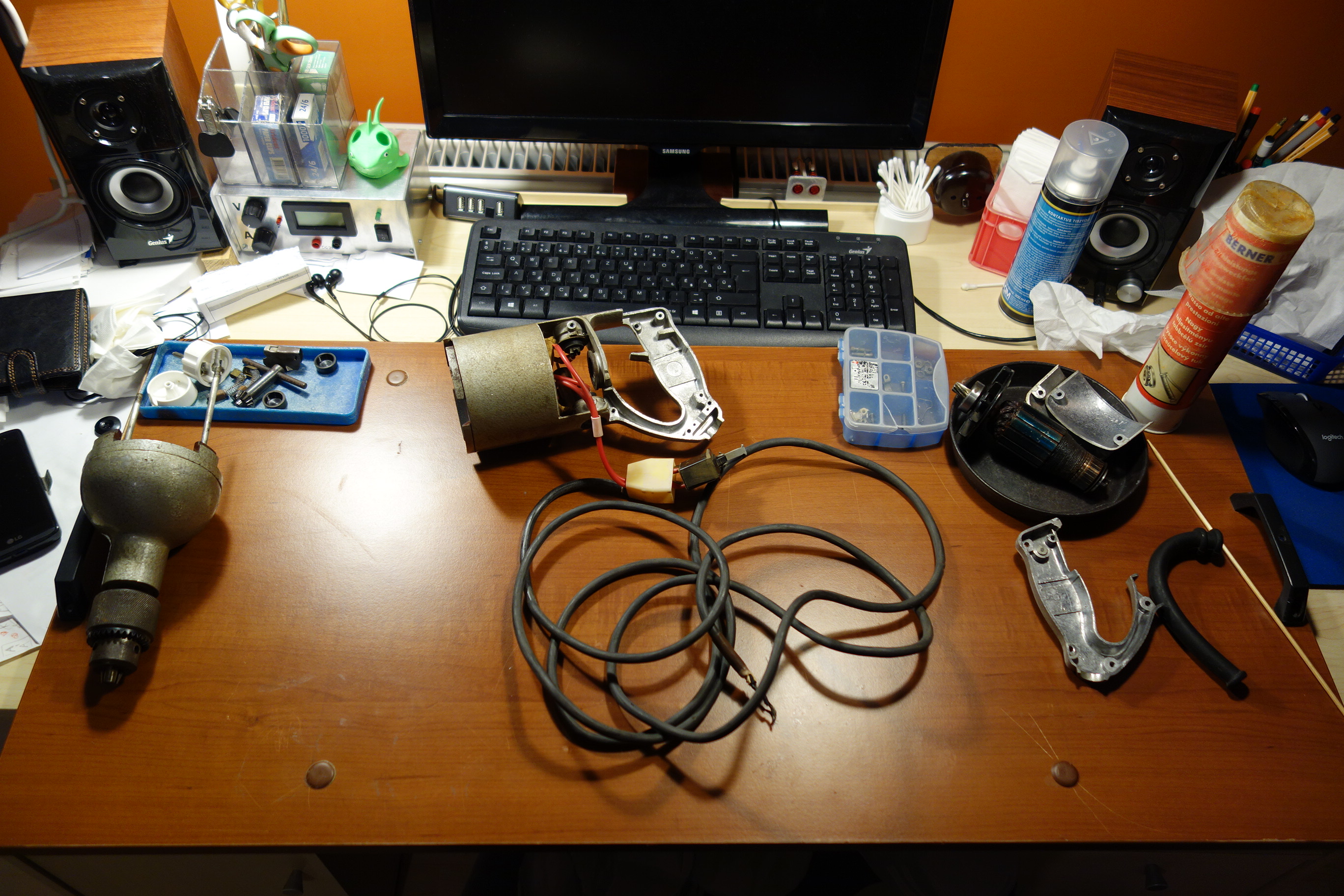

Bár nagy erõkkel elõkészítettem mindent, újabb hátráltató tényezõbe ütközetem. Mégpedig érintésvédelmi szempontból. Bár jelen készülék jóformán minden alkatrészére érvényes a kettõs szigetelés, (például kapcsoló, vagy a motor felé tartó piros vezetékek, amik szintén duplán vannak szigetelve) azért egy fémházas gépet illik megfelelõen földelni.

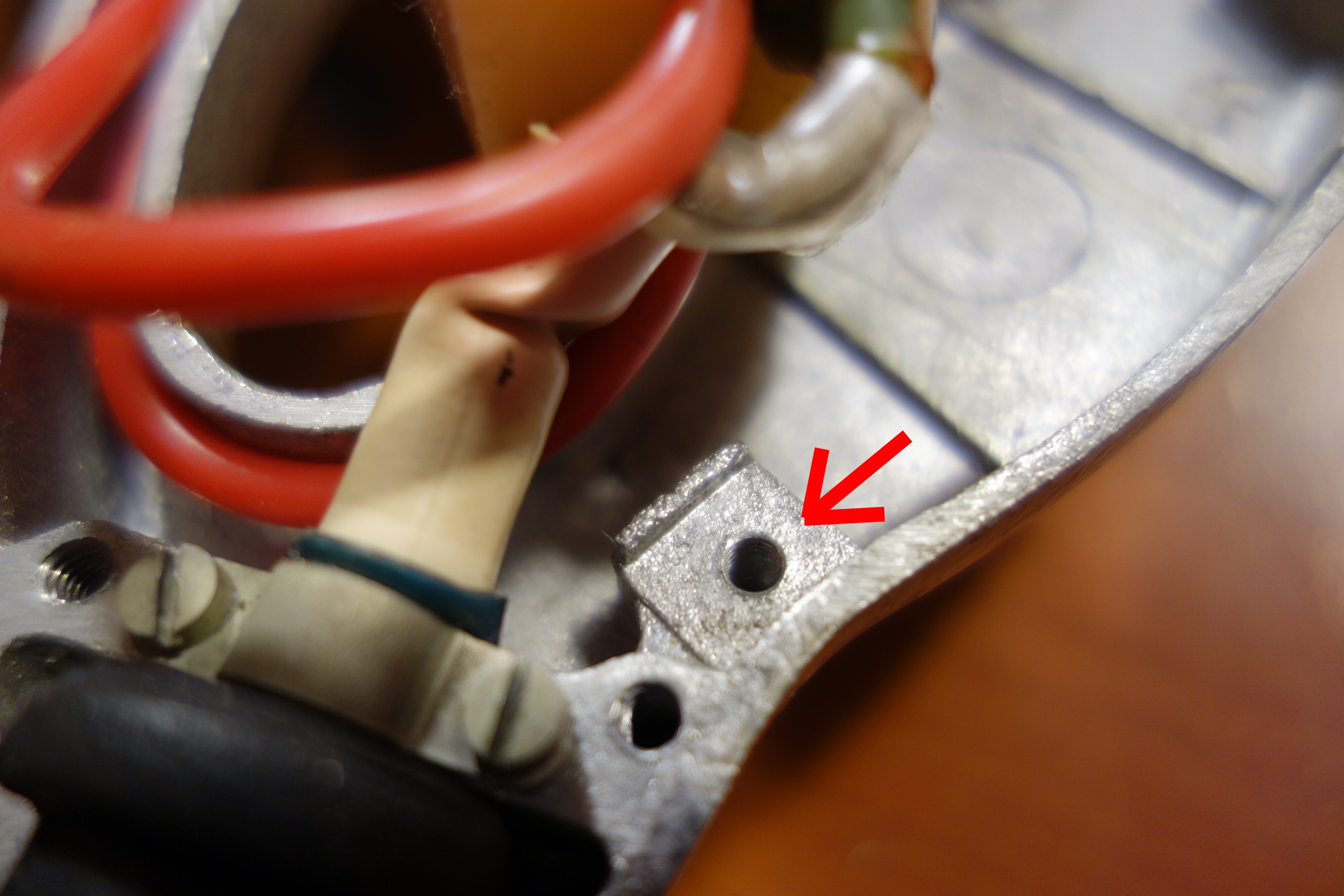

A képen két dolog is megfigyelhetõ. Az egyik a nyíllal megjelölt furat, ahová gyárilag nem csatlakozik semmi. A másik, hogy azért a hálózati kábelt már jóval korábban lerögzítettem, de csak azért hogy most legyen mit kitekergetnem...

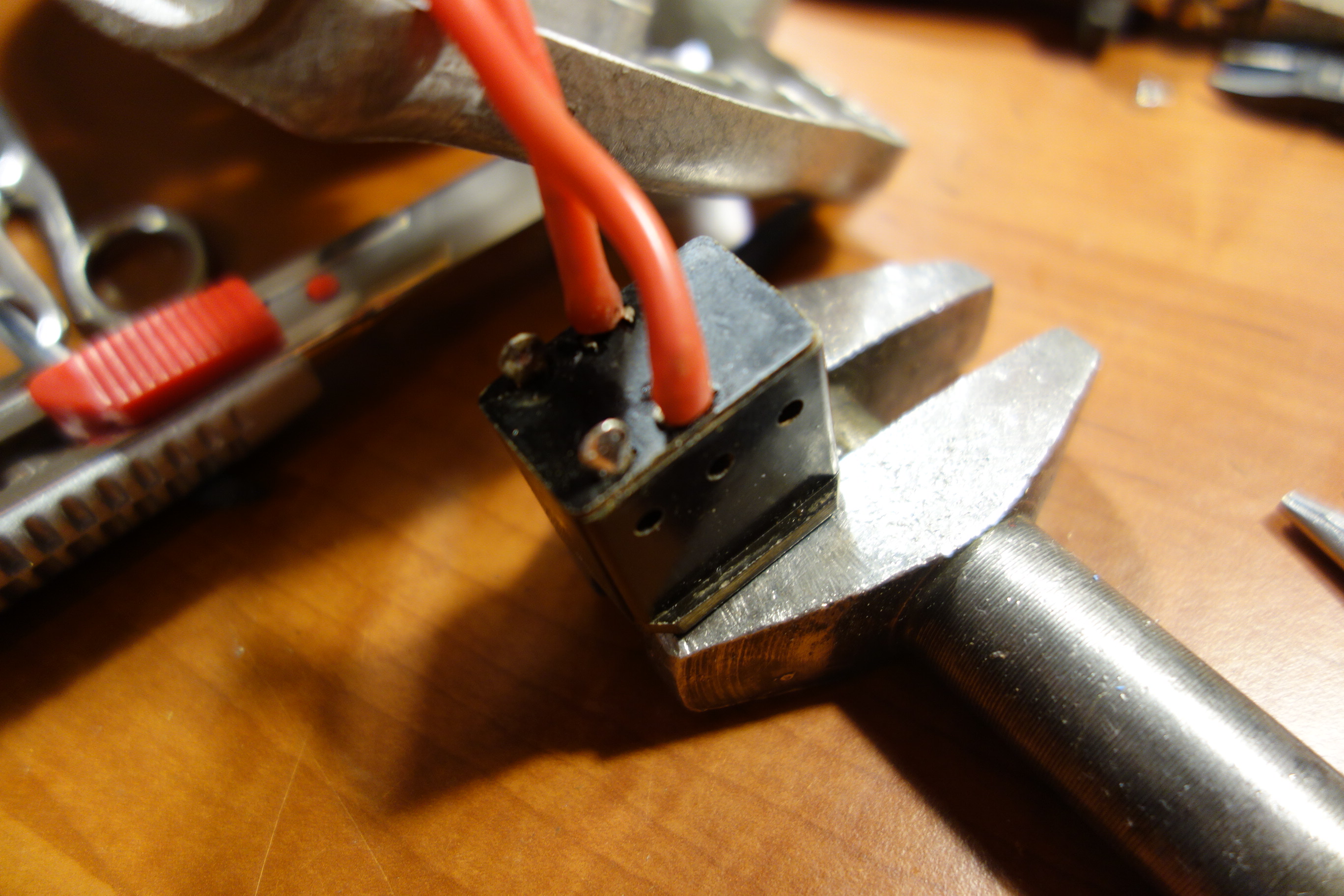

A kapcsolónak persze forrasztósak a lábai, úgyhogy segítségül hívtam a szorítókulcsot egy megfogás erejéig.

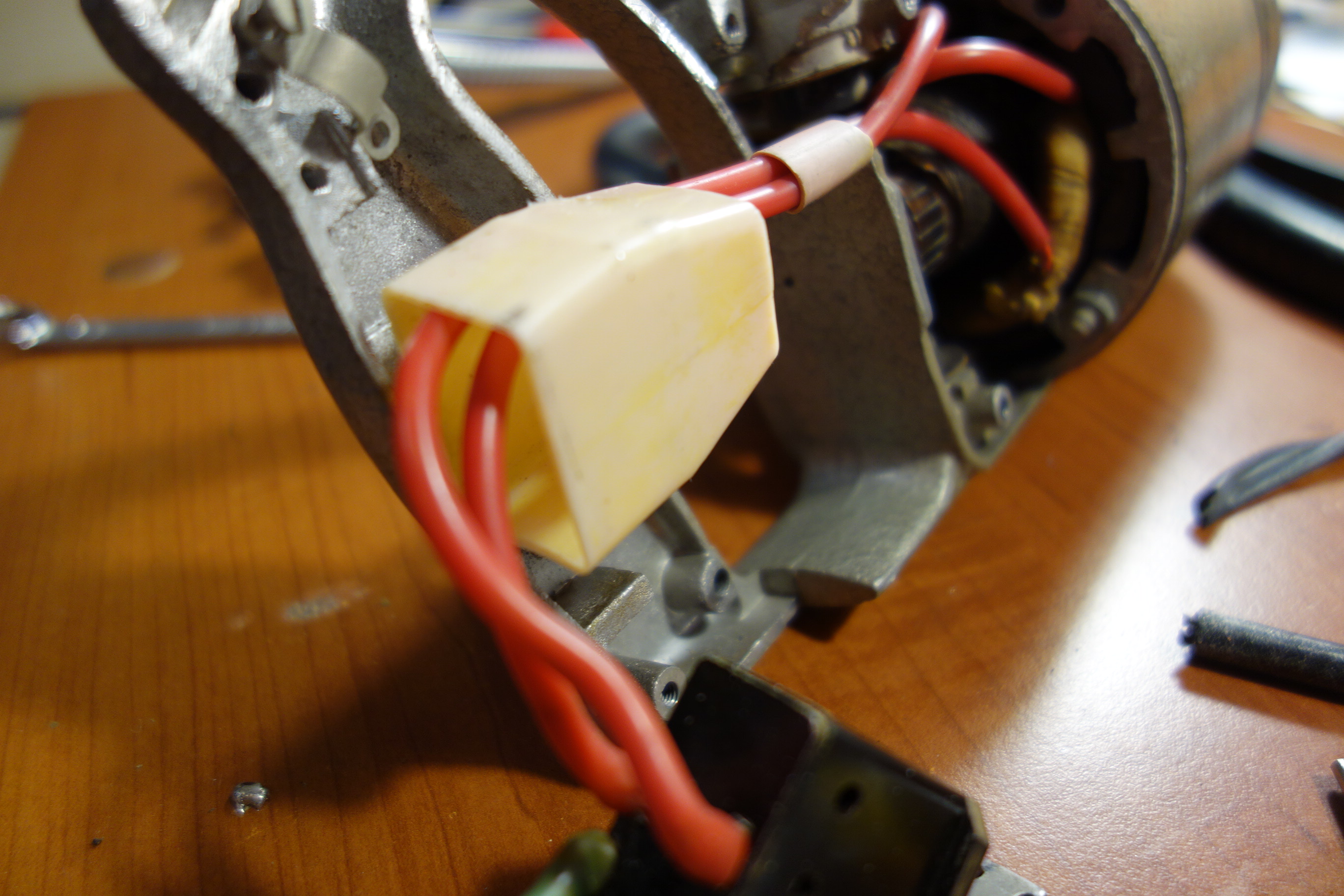

Elõször megállt bennem az ütõ, hogy forraszthatom újra, de mivel a vezeték másik vége szabad inkább átfûztem. Valahogy nem volt kedven újra leráncigálni, aztán meg visszagyömöszkélni a forasztásokra a szigetelõ mipoláncsöveket.

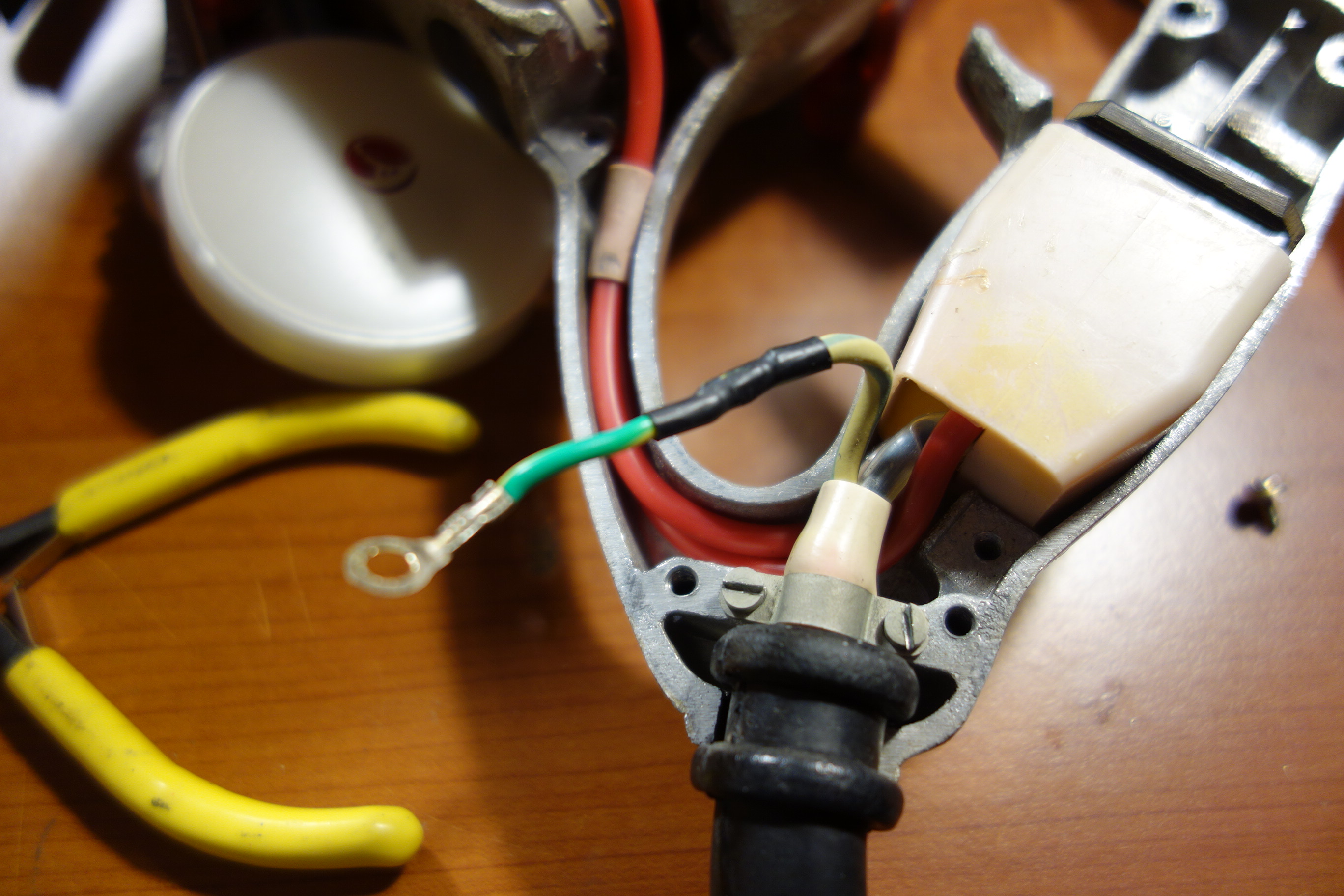

Az új betápmadzag 3X1,5-es, 500 voltig szigetelt gumikábel. Lehetett volna akár 3X1-es is, de a strapabíróság miatt inkább vastagabb vezetéket kapott. A képen alig látható szemessaru úgy lett valamibõl bontva, ezért van rátoldva a vezetékre.

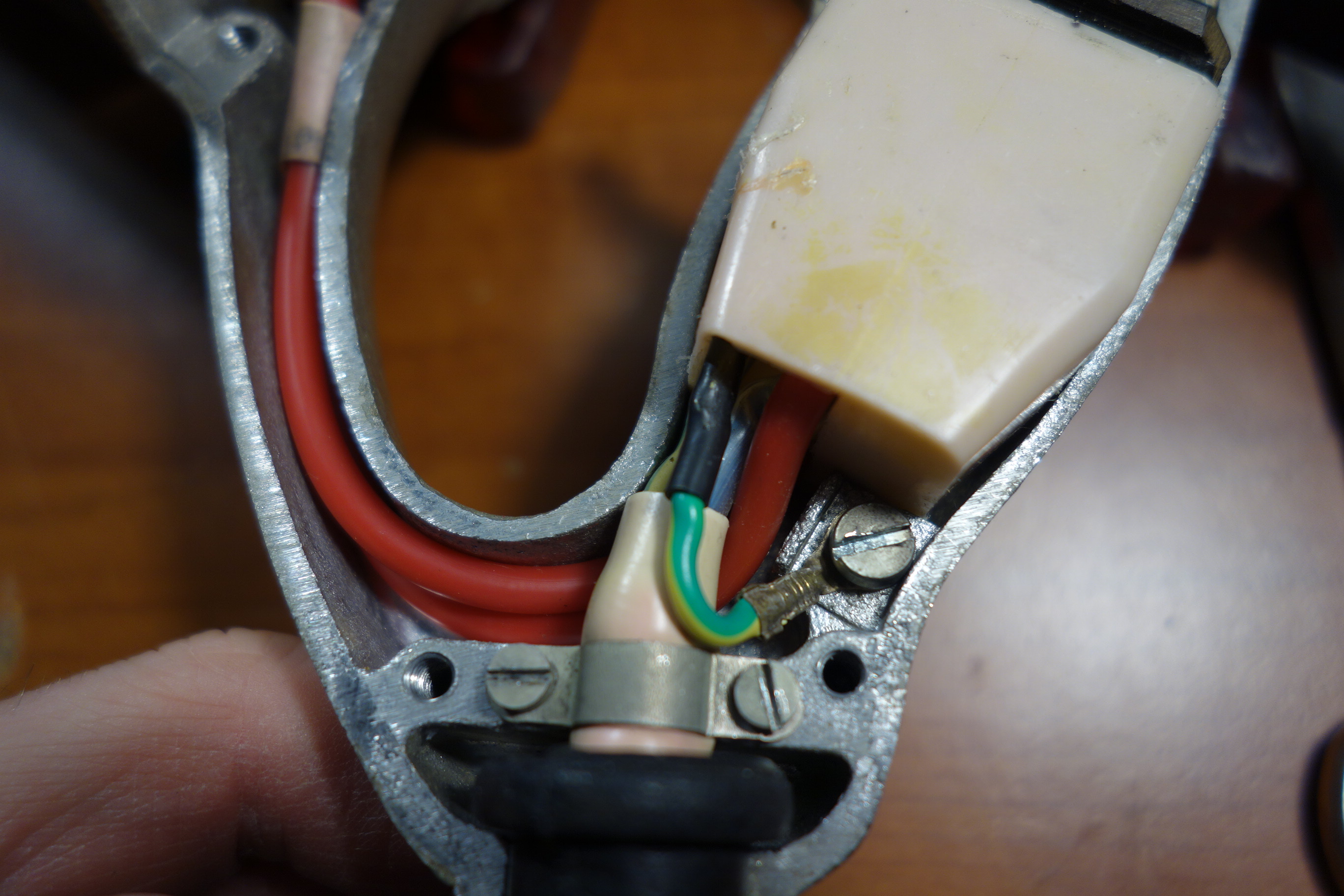

Túrtam egy idevágó csavart, meg hozzá egy rúgósalátétet, majd a saru vezetékét behajtogattam a kapcsoló takaróbúrájába. A hálózati kábel belsõ ereire szilikon csövecske is került, bár az már csak épp hogy kilátszik a többi vezeték alól.

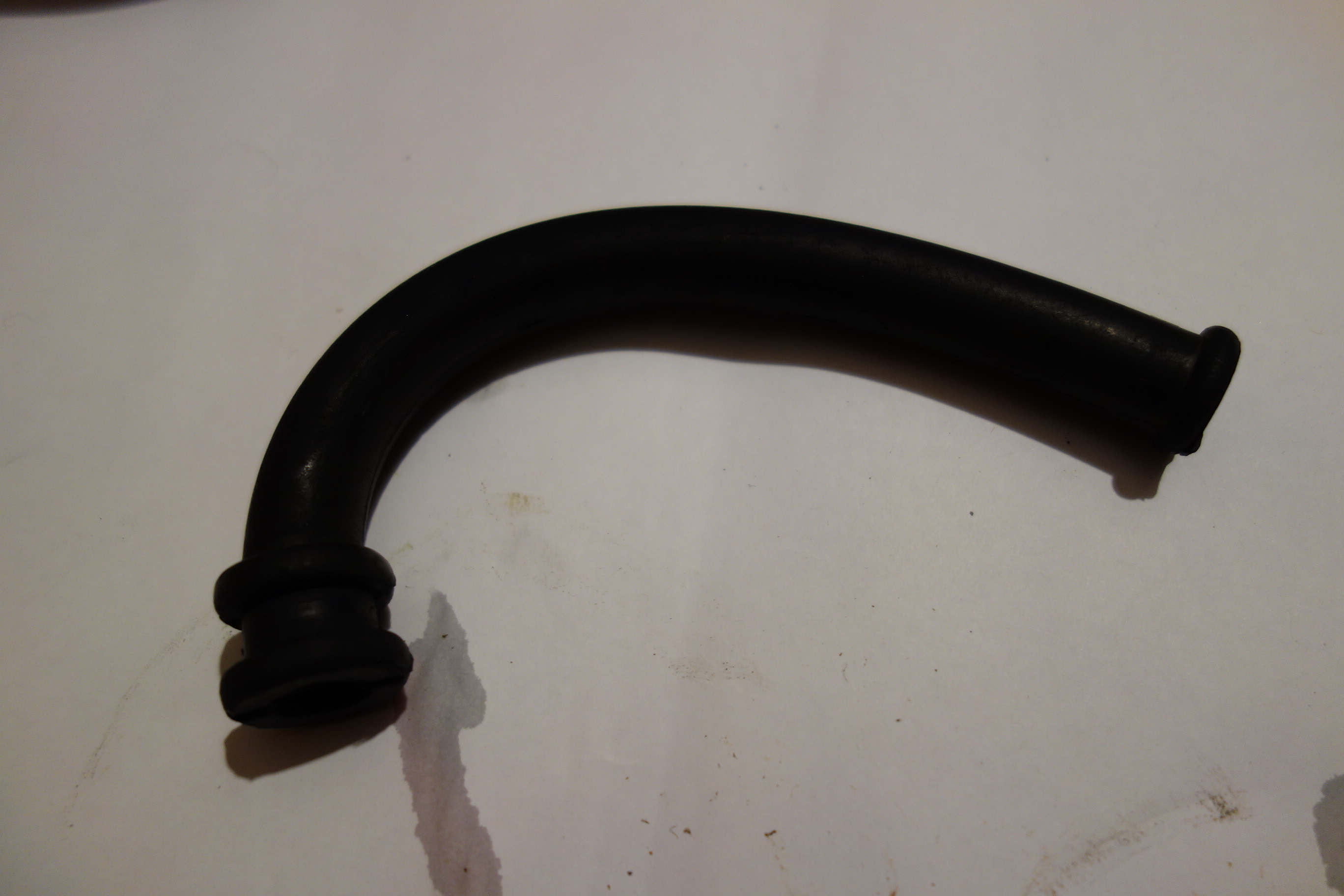

Ez a törésgátló meglehetõsen jó minõségû darab! Nem csak azért mert nem felejtettem el feltenni, hanem mert még ennyi év után sem vesztette el a rugalmasságát! És még csak nem is kezdett el felrepedezni.

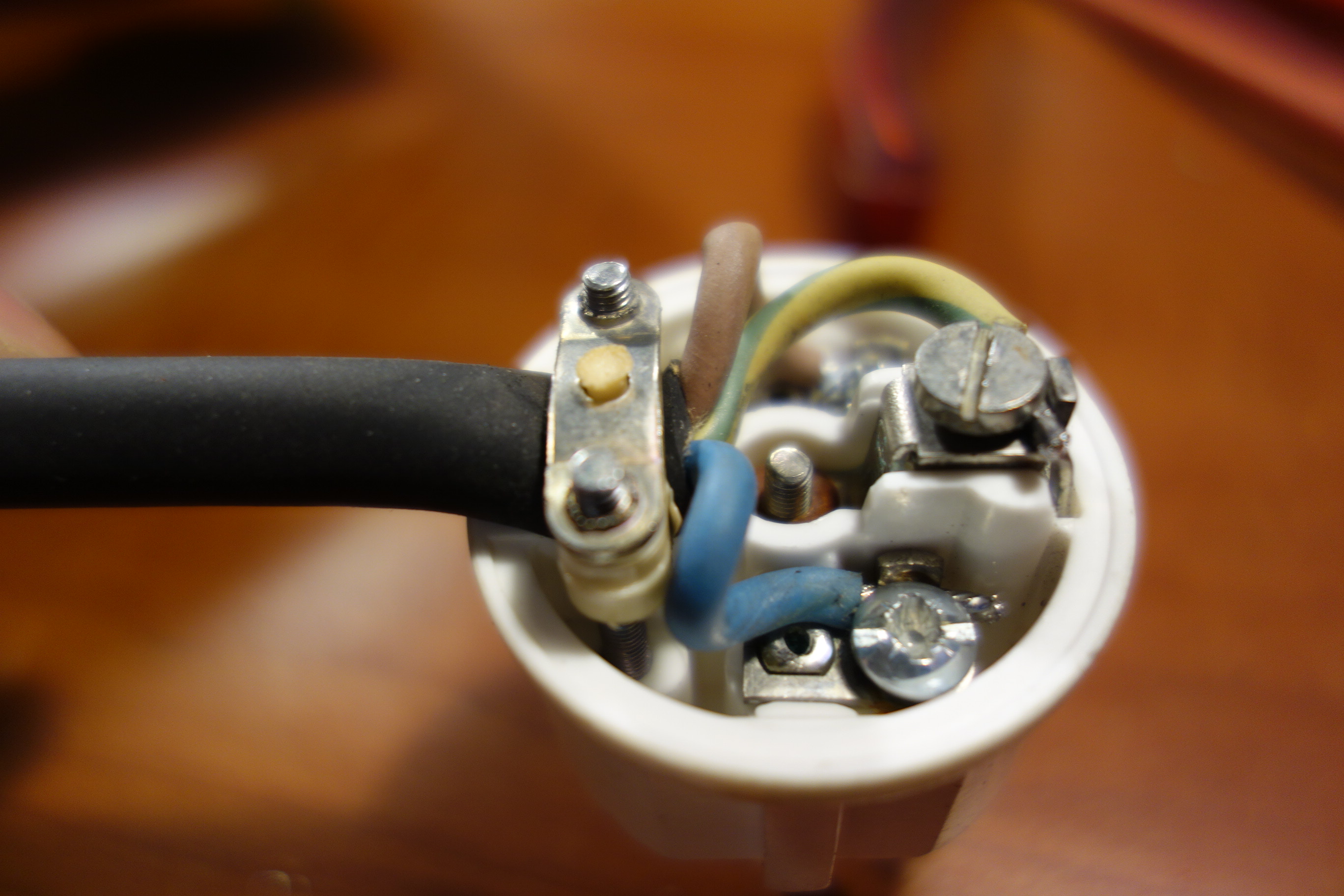

Felszereltem a dugvillát is a kábelra. Így azért mégis jobb hogy be van kötve a védõföldelés is.

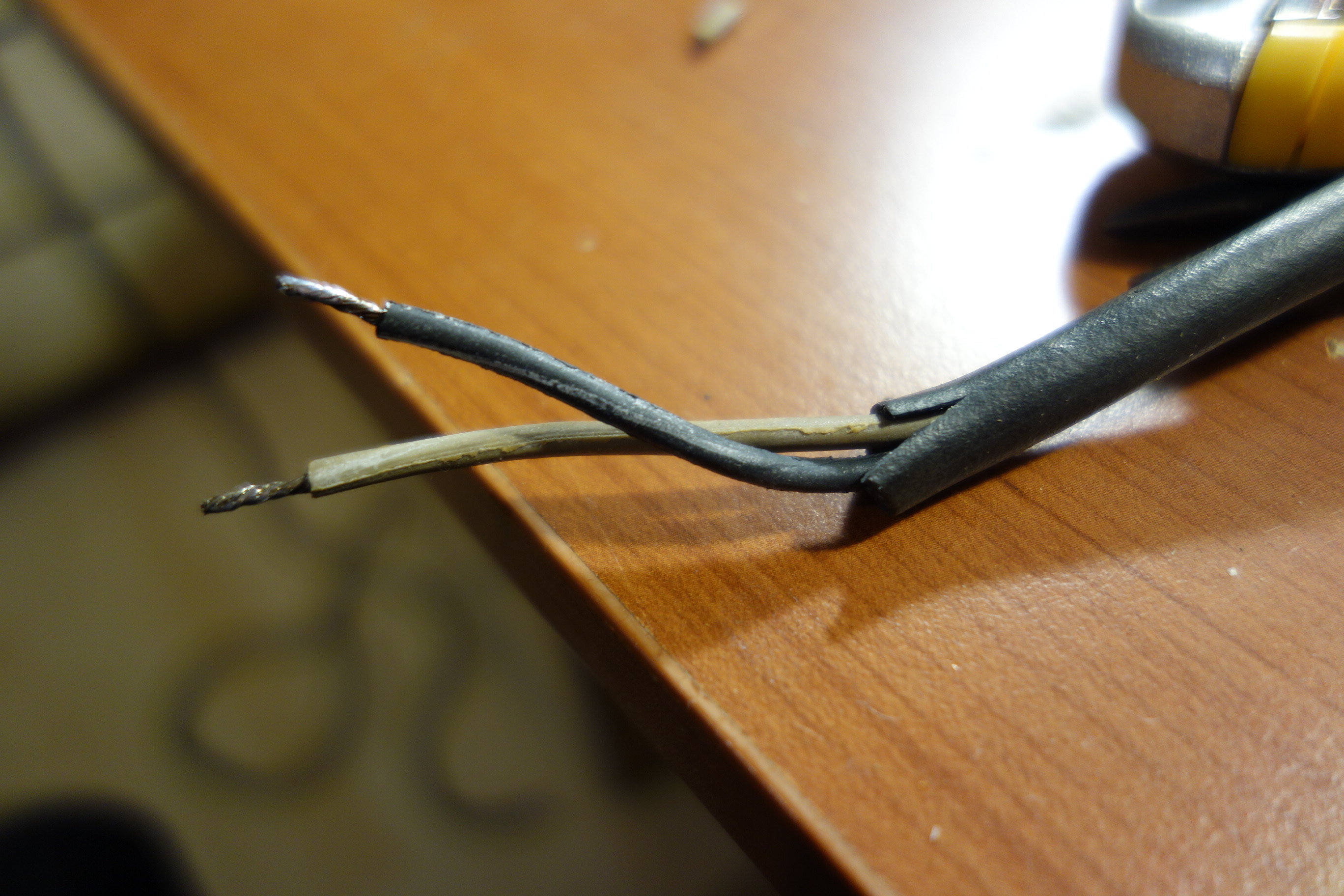

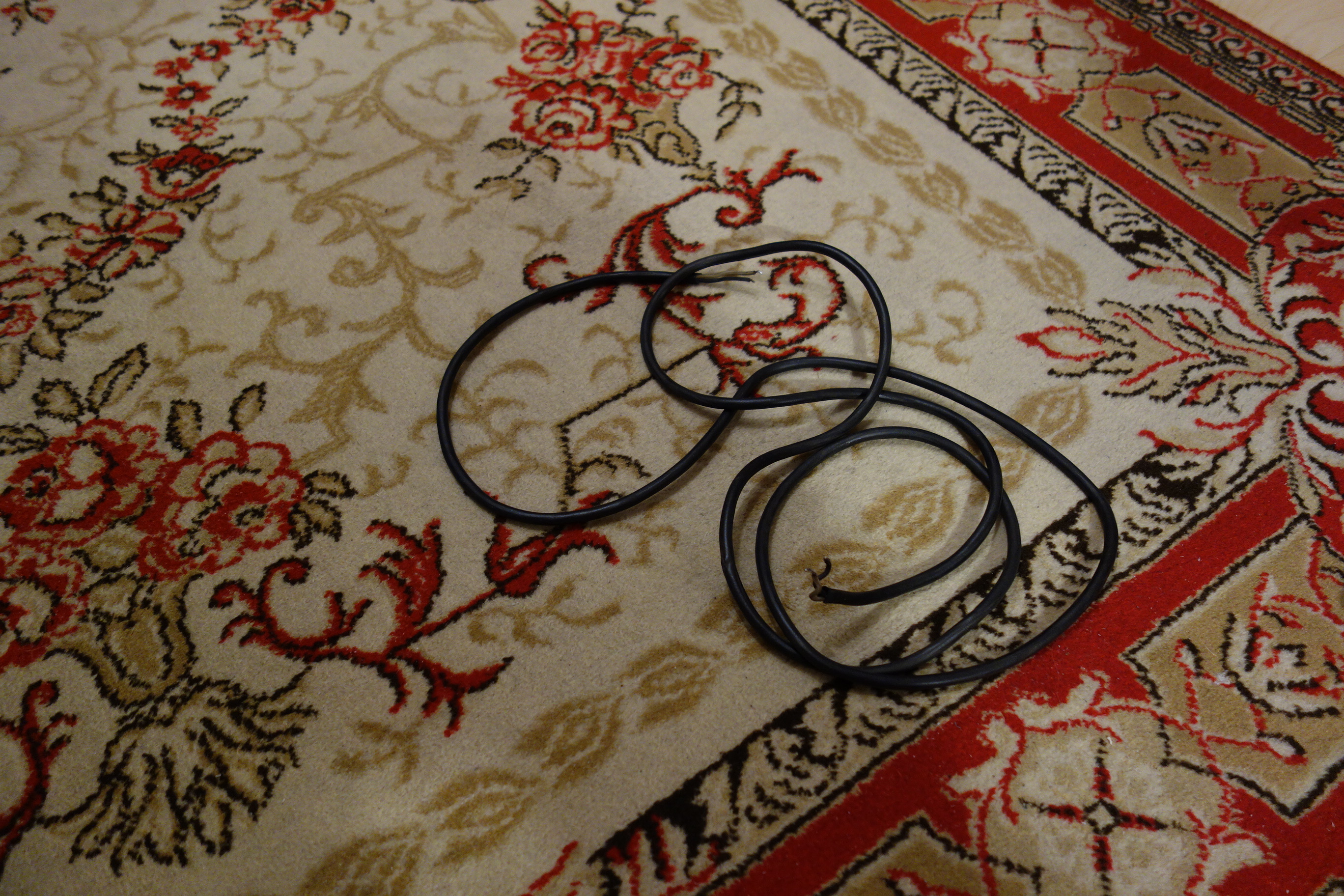

Bár rezgett a léc, hogy így ahogy van kivágom, mert meglehetõsen nehezen futja az ón, ráadásul belül még valami bosszantó szövetes szigetelés is van, de végül megkegyelmeztem neki, mert a külsõ köpenye kimondottan jó állapotú.

Gondoltam azért csak belenézek, még mielõtt összezárom.

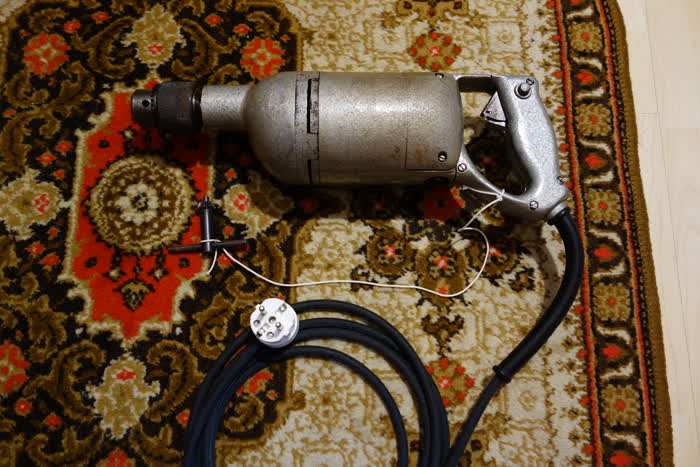

Hozzákötöztem a tokmánykulcsot, hogy meglegyen az is. Majd alkalom adtán fúrok is vele, de addig is megy a polcra.
